氨用限流閥詳細介紹
氨用限流閥產品概述：
氨用限流閥是一種安全保護閥，適用于油品、液化氣、液氨、氣氨等非腐蝕性介質。在管道內介質流速超過設定值時即時關閉，在管道或附件損壞流速過大自動關閉，防止事故的發生或擴大，一般安裝于貯罐進出口，或管道出口，保衛下游設備的安全性和可靠性。當管道或附件由于破損導致向外界直接泄漏，引起流速急速加大，使管道內的介質流量超過閥門的設定值時，在介質和壓差的代同作用下，閥門將自動關閉，阻止事故的進一步擴大。事故排除后，閥門將自動重新恢復至運行狀態。適用于安裝在罐區管道或裝卸管道的進出口處。
氨用限流閥工作原理：
氨用限流閥是一種采用彈簧預載荷的自動控制閥門，主要利用彈簧預緊力和介質運行時的流速壓力比，來控制閥門內部動作元件的啟閉。限流閥主要由閥體、閥蓋（法蘭連接時）、預載荷彈簧、閥瓣和閥桿等組成，當管道內介質流速超過設定值時，或者當管道或附件損壞流速過大時，閥門即行自動關閉。閥門關閉后，人工無需進行啟閉干預，故障或流量正常后，閥門即自動開啟，管道恢復正常運行狀態。
氨用限流閥基本參數：
| 法蘭連接 |
JB/T79-94、GB9113-2000 |
|---|
| 結構長度 |
GB12221-89 |
| 公稱通徑 |
DN25、200mm |
| 公稱壓力 |
PN2.5、4.0MPa |
氨用限流閥零件材料：
| 閥體 |
WCB |
閥瓣 |
不銹鋼 |
|---|
| 彈簧 |
不銹鋼 |
內另部件 |
2Cr13 |

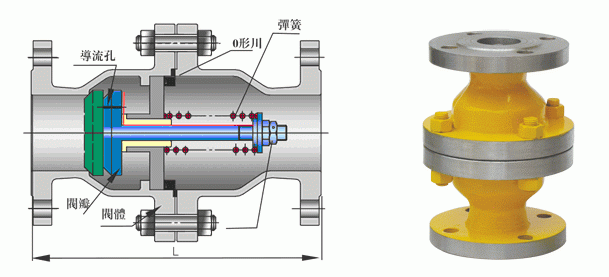

氨用限流閥外形結構圖：
氨用限流閥性能參數：
| 公稱壓力 |
2.5 |
4.0 |
MPa |
|---|
| 強度試驗 |
3.75 |
6.0 |
|---|
| 適用介質 |
液化石油氣、天然氣、油類 |
| 適用溫度 |
-40~+80℃ |
| 過流關閉速度 |
≧3-5m/min |
氨用限流閥連接尺寸：
| DN |
L |
最大流量/Max.Flow/min |
|---|
| mm |
in |
|
|---|
| 25 |
1 |
160 |
160 |
| 50 |
2 |
230 |
640 |
| 80 |
3 |
310 |
1600 |
| 100 |
4 |
350 |
2500 |
| 150 |
6 |
480 |
3300 |
| 200 |
8 |
600 |
5900 |
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【氨用限流閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
