低溫緊急切斷閥
| 低溫緊急切斷閥 |
 |
產品名稱： | 低溫緊急切斷閥 | |||||
| 型號： | DJ661F | ||||||
| 口徑： | DN20-100 | ||||||
| 壓力： | 1.6-6.4MPa | ||||||
| 材質： | 低溫鋼、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【低溫緊急切斷閥】 | |||||||
低溫緊急切斷閥詳細介紹
低溫緊急切斷閥產品介紹：
低溫緊急切斷閥氣缸充入指定壓力時，活塞上升帶動閥桿開啟閥門，關閉時釋放氣缸內氣體，活塞在彈簧的作用下帶動閥桿與閥瓣向下運動，密封件壓緊閥座，閥門關閉。旋轉頂部的手輪帶動閥桿與閥瓣向上運動，可手動開啟閥門。
低溫緊急切斷閥工作原理：
氣動工作時，當低溫緊急切斷閥的周圍環境溫度達到閥體內易熔金屬熔化溫度時(用于低溫槽車、低溫罐式集裝箱的緊急切斷閥易熔塞在75℃±5℃應熔化)，易熔塞內部的易熔金屬就會熔化堵住氣管，汽缸內的工作壓力會自動排放，活塞在彈簧的作用力下帶動閥桿與閥瓣向下運動，密封件壓緊閥座，低溫緊急切斷閥關閉。
低溫緊急切斷閥性能參數：
公稱通徑 |
DN20mm～100mm |
公稱壓力 |
PN1.6-6.4MPa |
適用介質 |
液氧、液氮、液氬、液化天然氣、液態二氧化碳、液態丙烷等 |
適用溫度 |
-196℃～+150℃ |
氣缸氣源壓力 |
0.3～0.6MPa |
緊急切斷溫度 |
70±5℃ |
閥體、閥桿 |
ZG0Cr18Ni9 |
閥蓋、閥瓣 |
0Cr18Ni9 |
氣缸、支架 |
鑄鋁 |
填料、密封圈 |
PTFE |

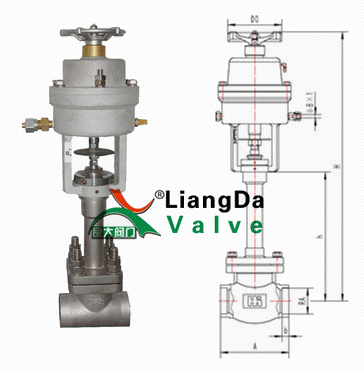

低溫緊急切斷閥連接尺寸：
公稱通徑 DN(mm) |
DJ661F 低溫緊急切斷閥 |
重量 (kg) |
||||||
尺 寸 |
||||||||
L |
h |
H |
D0 |
D1 |
D2 |
L |
||
20 |
90 |
200 |
400 |
100 |
20 |
25.5 |
8 |
6 |
25 |
90 |
200 |
400 |
100 |
25 |
32.5 |
8 |
7 |
32 |
110 |
204 |
468 |
120 |
32 |
38.5 |
10 |
10 |
40 |
110 |
230 |
523 |
120 |
40 |
45.5 |
10 |
12 |
50 |
130 |
230 |
523 |
120 |
50 |
57.5 |
10 |
15 |
65 |
180 |
250 |
651 |
140 |
65 |
76.5 |
10 |
27 |
80 |
200 |
320 |
736 |
180 |
80 |
89.5 |
15 |
35 |
100 |
220 |
320 |
736 |
180 |
100 |
108.5 |
15 |
41 |
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【低溫緊急切斷閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
